FFU (Fan Filter Unit) là thiết bị dùng để tạo không khí sạch cho phòng sạch với quạt và động cơ riêng biệt. Để lắp đặt FFU ta cần thực hiện như thế nào?
Fan Filter Unit là gì?
Fan Filter Unit được gọi tắt là FFU là thiết bị phòng sạch chuyên dụng để lọc không khí, tạo môi trường sạch theo yêu cầu tiêu chuẩn cho một khu vực cần làm sạch. Nó còn có thể được gọi là Hộp lọc khí, Quạt lọc khí, Quạt FFU hay Quạt lọc FFU, …
Hộp lọc khí Fan Filter Unit được sử dụng để cung cấp khí sạch cho các môi trường như phòng sạch, phòng thí nghiệm, các cơ sở y tế hoặc môi trường sản xuất vi mô, bán dẫn. Bằng cách loại bỏ các hạt bụi có trong không khí khỏi hệ thống tuần hoàn không khí trong môi trường khiến cho các khu vực này đảm bảo được độ sạch.
FFU có thể được sử dụng độc lập trên trần hoặc có thể kết hợp với hệ thống buồng thổi lại để tạo ra dòng chảy tầng cho các phòng sạch có cấp độ sạch cao như Class 10, Class 100, Class 1.000…
Trong khu vực sản xuất của nhiều ứng dụng (ví dụ như Dược phẩm) thường được làm sạch bằng hệ thống HVAC với các AHU. Tuy nhiên hệ thống này yêu cầu người thiết kế phải thực hiện một công việc rất khó khăn là cân áp, ngoài ra việc thiết kế hệ thống ống dẫn cũng rất khó khăn và tốn kém. Fan Filter Unit có thể giải quyết được 2 nhược điểm này rất tốt, chúng có động cơ riêng, có thể sử dụng cho mọi môi trường từ nhỏ đến lớn, giúp tiết kiệm thời gian và chi phí đáng kể.
Cấu tạo của FFU
Một Fan Filter Unit thông thường sẽ có cấu tạo với 4 bộ phận chính như sau:
- Vỏ: Bảo vệ và định hình thiết kế, kích thước
- Điều khiển: Điều chỉnh tốc độ gió để tạo ra lưu lượng phù hợp
- Bộ lọc: Có thể có 2 phần là Lọc thô và Lọc HEPA, dùng để lọc sạch không khí.
- Quạt: Hút và đẩy không khí qua màng lọc vào phòng sạch.
Nguyên lý hoạt động của FFU
Fan Filter Unit sẽ hoạt động với 2 quá trình là quá trình hút và quá trình đẩy. Trong quá trình hút, thiết bị này sẽ hút không khí bên ngoài qua bộ lọc thô (nếu có) vào bên trong hộp tĩnh áp của nó. Với quá trình đẩy, không khí được đưa qua bộ lọc hiệu suất cao (HEPA Filter hoặc ULPA Filter) sau đó quạt sẽ đẩy không khí đưa vào phòng sạch với tốc độ gió trung bình 0,45m/s ± 20%.
Cách lắp đặt hộp lọc FFU
Để lắp đặt FFU sẽ cần phải trải qua 7 bước dưới đây:
Bước 1: Để lắp FFU cho phòng sạch, chúng ta cần phải chuẩn bị xong hệ thống trần treo với các thanh ty treo và thanh nhôm định hình treo. Chuẩn bị các dụng cụ cần thiết cho việc lắp đặt, cùng với đó là thang để vận chuyển. Cần ít nhất 2 nhân viên lắp đặt ở trên trần.
Bước 2: Cần 2 người để đặt FFU lên bàn cao và di chuyển nó lên trần, song song với đó, chúng ta cần chuẩn bị sẵn bộ lọc HEPA để lắp đặt.
Bước 3: 2 nhân viên lắp đặt bên dưới đưa FFU lên trần, 2 nhân viên lắp đặt trên trần tiếp nhận để đưa khung máy Fan Filter Unit lên trần.
Bước 4: Nghiêng máy FFU để đưa lên trên một cách dễ dàng hơn.

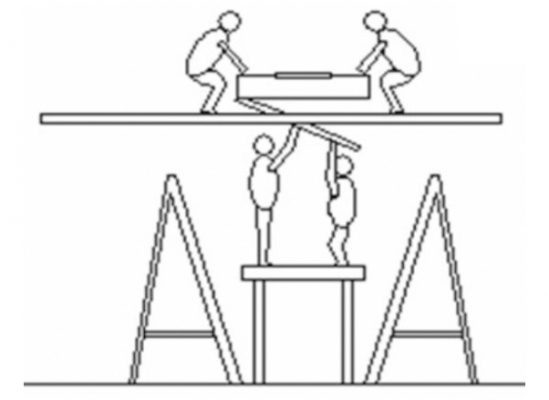

Bước 5: Nhân viên lắp đặt trên trần nâng hộp FFU lên (hoặc đặt sang 1 bên) và nhân viên lắp đặt bên dưới lắp bộ lọc hiệu quả cao từ bên dưới trần, xem hình bên dưới.
Bước 6: Bộ lọc cũng được đưa lên tương tự như FFU, ở bước này cần phải chú ý hướng của bộ lọc đã được đặt đúng chưa.
Bước 7: Sau khi đưa bộ lọc HEPA vào vị trí, hãy đặt FFU lên trên, cố định và cân bằng và nhớ kiểm tra thân máy để xem các viền xung quanh có bị ép lên bộ lọc hay không.
Fan Filter Unit được sử dụng rất phổ biến trong các lĩnh vực như điện tử, dược phẩm, phòng thí nghiệm, sản xuất chế tạo ô tô, thực phẩm, y tế… những khu vực có yêu cầu khắt khe về độ sạch cho môi trường sản xuất. Tại sao FFU lại được sử dụng rộng rãi như vậy?
- Lọc không khí trực tiếp từ bên ngoài, bổ sung không khí sạch cho phòng sạch giúp đảm bảo khí sạch và duy trì áp suất cho phòng.
- Thiết kế thiết bị đơn giản, nhỏ gọn, dễ sử dụng, lắp đặt và thay thế cũng như vận chuyển.
- Là thiết bị có khả năng làm sạch không khí cao mà ít gây ra tiếng ồn
- Có thể tạo ra không khí sạch lên đến 99,995% với kích tước hạt bụi 0.3µm
- Tạo ra dòng chảy tầng giúp phòng sạch đạt được các cấp độ sạch cao
- Thậm chí có thể lấy gió tươi trực tiếp từ bên ngoài mà không cần phải sử dụng thêm hệ thống HAVC, các thiết bị AHU hay FCU
